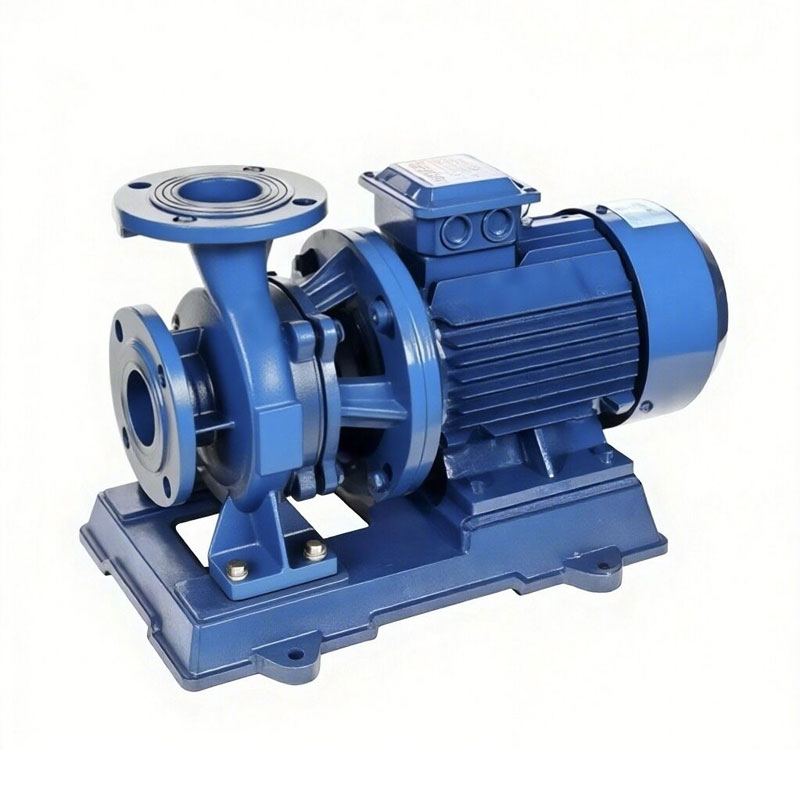

Цутгамал төмрийн хэвтээ дамжуулах хоолойн насос

Shanghai Crowns Pump Manufacturing Co., Ltd. нь янз бүрийн усны шахуургын загвар зохион бүтээх, үйлдвэрлэх, борлуулах чиглэлээр шилдэгт тооцогддог. Манай цутгамал төмрийн хэвтээ шугам хоолойн насос нь ISO стандартыг хангасан бөгөөд өндөр гүйцэтгэл, найдвартай байдлыг хангадаг. Энэхүү цуврал нь бат бөх инженерчлэлийг санал болгодог бөгөөд энэ нь усны насосны үр ашигтай, найдвартай шийдлүүдийн хамгийн тохиромжтой сонголт юм.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Shanghai Crowns Pump Manufacturing Co., Ltd нь дээд зэргийн чанартай усны насосыг санал болгож байна. Манай цутгамал төмрийн хэвтээ шугам хоолойн насос нь ISO2858 ба JB/T53058-93 стандартын дагуу хийгдсэн ISW цувралын хоолойн төвөөс зугтах насос нь эрчим хүчийг хэмнэж, янз бүрийн усан хангамжийн хэрэгцээнд тохирсон цэвэр ус болон түүнтэй төстэй шингэнийг дамжуулдаг.

● ISW:80ºC хүртэл үйлдвэрийн/хотын хэрэглээний.
● IRW:Халуун усны хувьд 120ºС хүртэл.
● GRW:Өндөр температурт хэрэглэхэд 240ºC хүртэл.
● IHW:Идэмхий шингэний хувьд -20ºC-аас 120ºC хүртэл.

Trust Crowns Pump нь найдвартай усны насосны шийдэл юм.

Ажлын нөхцөл

1. Оролтын даралт ≤1.0Mpa, эсвэл насосны системийн хамгийн их ажлын даралт ≤1.6Mpa, насосны оролтын даралт + насосны толгой≤1.6Mpa, насосны статик даралтын туршилтын даралт: 2.5Mpa. Шахуургын системийн ажлын даралт 1.6 Мпа-аас их байвал та дарааллаар нь зааж өгнө үү.
2. Орчны температур<40ºC, харьцангуй чийгшил<95%.
3. Хэвлэл мэдээллийн хатуу ширхэгийн эзэлхүүн 0.1% -иас ихгүй, бөөмийн диаметр <0.2мм.

Үндсэн тодорхойлолт

Загвар	Хүч		Урсгал	Толгой	Хоолойн хэмжээ
Загвар	кВт	Hp	м3/цаг	m	инч	мм
40-125	1.1	1.5	6.3	20	1.5	40
40-125А	0.75	1	5.6	16	1.5	40
40-160	2.2	3	6.3	32	1.5	40
40-160А	1.5	2	5.9	28	1.5	40
40-160B	1.1	1.5	5.5	24	1.5	40
40-200	4	5.5	6.3	50	1.5	40
40-200А	3	4	5.9	44	1.5	40
40-200B	2.2	3	3.7	38	1.5	40
40-250	7.5	10	6.3	80	1.5	40
40-250А	5.5	7.5	5.9	70	1.5	40
40-250B	4	5.5	5.5	60	1.5	40
40-125(I)	1.5	2	12.5	20	1.5	40
40-125(I)A	1.1	1.5	11	16	1.5	40
40-160(I)	3	4	12.5	32	1.5	40
40-160(I)A	2.2	3	11.7	28	1.5	40
40-200(I)B	3	4	10.6	36	1.5	40
40-250(I)	11	15	12.5	80	1.5	40
40-250(I)A	7.5	10	11.6	70	1.5	40
50-100	1.1	1.5	12.5	12.5	2	50
50-125	1.5	2	12.5	20	2	50
50-125А	1.1	1.5	11	16	2	50
50-160	3	4	12.5	32	2	50
50-160А	2.2	3	11.7	28	2	50
50-160B	1.5	2	10.4	22	2	50
50-200	5.5	7.5	12.5	50	2	50
50-200А	4	5.5	11.7	44	2	50
50-200B	3	4	10.6	36	2	50
50-250	11	15	12.5	80	2	50
50-250А	7.5	10	11.6	70	2	50
50-100(I)	1.5	2	25	12.5	2	50
50-100(I)A	1.1	1.5	22.3	10	2	50
50-125(I)	3	4	25	20	2	50
50-125(I)A	2.2	3	22.3	16	2	50
50-160(I)	4	5.5	25	32	2	50
50-160(I)A	4	5.5	23.4	28	2	50
50-160(I)B	3	4	21.6	24	2	50
50-200(I)	7.5	10	25	50	2	50
50-200(I)A	7.5	10	23.5	44	2	50
50-200(I)B	5.5	7.5	21.8	38	2	50
50-250(I)	15	20	25	80	2	50
50-250(I)A	11	15	23.4	70	2	50
50-250(I)B	11	15	21.6	60	2	50
50-315	30	40	25	125	2	50
65-100	1.5	2	25	12.5	2.5	65
65-100А	1.1	1.5	22.3	10	2.5	65
65-125	3	4	25	20	2.5	65
65-125А	2.2	3	22.3	16	2.5	65
65-160	4	5.5	25	32	2.5	65
65-160А	4	5.5	23.4	28	2.5	65
65-160B	3	4	21.6	24	2.5	65
65-200	7.5	10	25	50	2.5	65
65-200А	7.5	10	23.5	44	2.5	65
65-200B	5.5	7.5	21.8	38	2.5	65
65-250	15	20	25	80	2.5	65
65-250А	11	15	23.4	70	2.5	65
65-250B	11	15	21.6	60	2.5	65
65-315А	22	30	23.7	113	2.5	65
65-315B	18.5	25	22.5	101	2.5	65
65-100(I)	3	4	50	12.5	2.5	65
65-100(I)A	2.2	3	44.7	10	2.5	65
65-125(I)	5.5	7.5	50	20	2.5	65
65-125(I)A	4	5.5	45	16	2.5	65
65-160(I)	7.5	10	50	32	2.5	65
65-160(I)A	7.5	10	46.7	28	2.5	65
65-160(I)B	5.5	7.5	43.4	24	2.5	65
65-200(I)	15	20	50	50	2.5	65
65-200(I)A	11	15	47	44	2.5	65
65-200(I)B	7.5	10	43.3	38	2.5	65
65-250(I)	22	30	50	80	2.5	65
65-250(I)A	18.5	25	46.7	70	2.5	65
65-250(I)B	15	20	43.3	60	2.5	65
65-315(I)A	30	40	56.5	110	2.5	65
80-100	3	4	50	12.5	3	80
80-100А	2.2	3	44.7	10	3	80
80-125	5.5	7.5	50	20	3	80
80-125А	4	5.5	45	16	3	80
80-160	7.5	10	50	32	3	80
80-160А	7.5	10	46.7	28	3	80
80-160B	5.5	7.5	43.4	24	3	80
80-200	15	20	50	50	3	80
80-200А	11	15	47	44	3	80
80-200B	7.5	10	43.3	38	3	80
80-250	22	30	50	80	3	80
80-250А	18.5	25	46.7	70	3	80
80-250B	15	20	43.3	60	3	80
80-315	37	50	50	125	3	80
80-315А	30	40	46.5	110	3	80
80-315B	30	40	44.5	100	3	80
80-350	55	75	50	150	3	80
80-350А	45	60	44.5	142	3	80
80-350B	37	50	41	135	3	80
80-100(I)	5.5	7.5	100	12.5	3	80
80-100(I)A	4	5.5	89	10	3	80
80-125(I)	11	15	100	20	3	80
80-125(I)A	7.5	10	89	16	3	80
80-160(I)	15	20	100	32	3	80
80-160(I)A	11	15	93.5	28	3	80
80-200(I)	22	30	100	50	3	80
80-200(I)A	18.5	25	93.5	44	3	80
80-200(I)B	15	20	87	38	3	80
80-250(I)	37	50	100	80	3	80
80-250(I)A	30	40	93.5	70	3	80
80-250(I)B	30	40	87	60	3	80
80-315(I)	75	100	100	125	3	80
80-315(I)A	55	75	95	113	3	80
100-100	5.5	7.5	100	12.5	4	100
100-100А	4	5.5	89	10	4	100
100-125	11	15	100	20	4	100
100-125А	7.5	10	89	16	4	100
100-160	15	20	100	32	4	100
100-160А	11	15	93.5	28	4	100
100-200	22	30	100	50	4	100
100-200А	18.5	25	93.5	44	4	100
100-200B	15	20	87	38	4	100
100-250	37	50	100	80	4	100
100-250А	30	40	93.5	70	4	100
100-250B	30	40	87	60	4	100
100-315	75	100	100	125	4	100
100-315А	55	75	95	113	4	100
100-315B	45	60	90	101	4	100
100-350	90	120	100	150	4	100
100-350А	75	100	88	142	4	100
100-350B	55	75	80	135	4	100
100-100(I)	11	15	160	12.5	4	100
100-125(I)	15	20	160	20	4	100
100-125(I)A	11	15	140	17	4	100
100-160(I)	22	30	160	32	4	100
100-160(I)A	18.5	25	140	28	4	100
100-200(I)	37	50	160	50	4	100
100-200(I)A	30	40	140	45	4	100
100-200(I)B	22	30	100	40	4	100
100-250(I)	55	75	160	80	4	100
100-250(I)A	45	60	140	72	4	100
100-250(I)B	37	50	100	65	4	100
125-100	11	15	160	12.5	5	125
125-100А	7.5	10	143	10	5	125
125-125	15	20	160	20	5	125
125-125А	11	15	143	16	5	125
125-160А	18.5	25	150	28	5	125
125-160B	15	20	138	24	5	125
125-200	37	50	160	50	5	125
125-200А	30	40	150	44	5	125
125-200B	22	30	138	37.5	5	125
125-250	55	75	160	80	5	125
150-125	11	15	160	20	6	150
150-160	22	30	160	32	6	150
150-160А	18.5	25	150	28	6	150
150-160B	15	20	140	24	6	150
150-200	37	50	160	50	6	150
150-200А	30	40	150	44	6	150
150-250	75	100	160	80	6	150
150-250А	55	75	150	70	6	150
150-250B	45	60	138	60	6	150
150-350	110	150	160	150	6	150
150-350А	90	120	150	142	6	150
150-350B	75	100	140	135	6	150
150-250(I)	75	100	200	80	6	150
150-250(I)A	55	75	187	70	6	150
150-250(I)B	45	60	173	60	6	150
150-315(I)	110	150	200	125	6	150
150-315(I)A	90	120	187	110	6	150
150-315(I)B	75	100	173	95	6	150
125-200B	22	30	138	37.5	5	125
125-250А	45	60	150	70	5	125
125-250B	37	50	138	60	5	125
125-315	90	120	160	125	5	125
125-315А	75	100	150	110	5	125
125-315B	75	100	143	100	5	125
125-315С	55	75	134	88	5	125
150-125А	7.5	10	150	16	6	150
150-200-15	15	20	160	12.5	6	150
150-200А	11	15	147	10	6	150
150-250	75	100	160	80	6	150
150-250	18.5	25	160	20	6	150
150-250А	15	20	147	17	6	150
150-250B	11	15	134	14	6	150
150-315	30	40	160	32	6	150
150-315А	22	30	150	28	6	150
150-315B	18.5	25	138	24	6	150
150-400	45	60	160	50	6	150
150-400А	37	50	187	44	6	150
150-400B	30	40	174	38	6	150
150-315(B)	75	100	173	95	6	150
200-200	15	20	200	12.5	8	200
200-200А	11	15	179	10	8	200
200-250	18.5	25	200	20	8	200
200-250А	15	20	184.4	17	8	200
200-250B	11	15	179	14	8	200
200-315	30	40	200	32	8	200
200-315А	22	30	187	28	8	200
200-315B	18.5	25	173	24	8	200
200-400	45	60	200	50	8	200
200-400А	37	50	187	44	8	200
200-400B	30	40	174	38	8	200
200-200(I)	22	30	400	12.5	8	200
200-250(I)	30	40	400	20	8	200
200-250(I)A	22	30	358	16	8	200
200-315(I)	55	75	400	32	8	200
200-315(I)A	45	60	374	28	8	200
200-315(I)B	37	50	346	24	8	200
200-400(I)	75	100	400	50	8	200
200-400(I)A	75	100	374	44	8	200
200-400(I)B	55	75	346	38	8	200
200-400(I)C	45	60	320	32	8	200
250-400	110	150	500	50	10	250

Онцлог ба хэрэглээ

● Хэвтээ бүтэц нь авсаархан дизайныг баталгаажуулж, суурилуулах зай багатай, гоёмсог дүр төрхийг харуулдаг.
● Оролтын ба гаралтын дизайн: Оролтын порт нь хэвтээ бөгөөд гаралтын порт нь босоо дээшээ байрлалтай байх бөгөөд энэ нь хоолойн зохион байгуулалт, суурилуулалтыг хялбаршуулдаг.
● Насос нь өндөр төвлөрсөн байдлаар ажилладаг бөгөөд тогтвортой байдал, дуу чимээ багатай байдаг.
● Цахиур карбид зэрэг элэгдэлд тэсвэртэй материалаар хийгдсэн механик лацаар тоноглогдсон, найдвартай, гоожихгүй, цементжүүлсэн карбидын босоо амны битүүмжлэлээр тоноглогдсон.
● Энэ нь засвар үйлчилгээ хийхэд тохиромжтой. Хоолойг зайлуулах шаардлагагүй. Засвар үйлчилгээ хийхийн тулд насосны тагны самар, мотор болон дамжуулах эд ангиудыг салгахад л хангалттай.

Цутгамал төмрийн хэвтээ шугам хоолойн насос ISW босоо шугам хоолойн төвөөс зугтах насос нь ижил төстэй физик, химийн шинж чанартай цэвэр ус болон бусад шингэнийг тээвэрлэхэд зориулагдсан. Энэ нь дараах хэрэглээнд тохиромжтой.

● Үйлдвэрийн усан хангамж
● Хотын усан хангамж, ус зайлуулах суваг
● Өндөр барилгын усны даралтыг нэмэгдүүлэх
● Гал унтраах даралтыг нэмэгдүүлэх
● Цэцэрлэгийн усалгаа
● HVAC хөргөлтийн эргэлт
● Угаалгын өрөөний халуун, хүйтэн усны эргэлтийн даралтыг нэмэгдүүлэх
● Холын зайн тээвэр
● Тоног төхөөрөмжийн интеграцчлал
